Pemasangan Jubin Bumbung Logam Bersalut Batu

Nota:

1. Langkah pada pemeriksaan kepala atau di mana dua jubin bumbung bertemu.

2. Jangan pijak satu jubin, pastikan setiap langkah diletakkan di tempat kedua-dua jubin bertemu.

BATTEN

Dimensi batten kaunter yang disyorkan ialah 50 x 80 mm. Saiz balut jubin ialah 40 x 50 mm

(jarak antara kasau kurang daripada 900 mm).

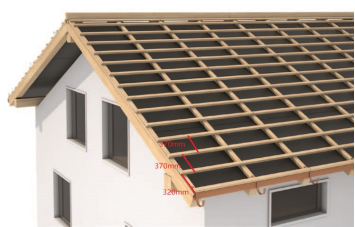

Baten pertama dijarakkan 320mm dari hadapan Atap Berkelip untuk membenarkan 50mm melepak ke dalam longkang.

Pemasangan Lembah

Letakkan Lembah dalam kedudukan terpelihara, dan betulkan kedua-dua belah bahagian Lembah dan setiap jubin gantung bersambung dengan paku. Terdapat dua menyambung kaedah seperti yang ditunjukkan dalam gambar di bawah , dan saiz pusingan kedua-duanya lembah tidak boleh kurang daripada 50mm .

Pemasangan Eave

saya nterlocking jubin

Jubin utama setiap baris hendaklah bertindih dari kiri ke kanan, bawah ke atas, dan pada sambungan berperingkat.

N sakit P pengasingan

Lain-lain akan diteruskan......
